HVLP ガンで車を塗装できますか?フルガイド

はい、HVLP スプレーガンで車を塗装できます

A HVLPスプレーガン 自動車補修作業の標準工具です。ボディショップ、修復ワークショップ、細部を重視する愛好家は、 重力送り式大容量低圧スプレーガン パネル全体または車体全体にプライマー、ベースコート、クリアコートを塗布します。この技術は、古い従来のガンよりも低い圧力で移動する大量の空気を使用して塗料を霧化するため、材料が細かい霧として漂流するのではなく、パネルに着地するのに役立ちます。

これが車体でうまく機能するためには、スプレーされるコーティングに適したノズルサイズ、そのコーティング段階に一致する入口空気圧、およびガンメーカーが推奨する粘度まで薄められたペイントの 3 つが揃っている必要があります。これら 3 つの変数が正しく設定されている場合、 自動車用HVLPスプレーガン この作業により、大きなボディパネル、狭いコーナー、細部の領域などにわたって滑らかで均一なフィルムを作成できます。

車の塗装における HVLP スプレーガンの仕組み

アン 自動車用塗装スプレーガン HVLP 原理に基づいて構築されたこの装置は、一般にキャップ自体で測定して 10 psi 以下と定義される比較的低い圧力で、エアキャップを通して大量の空気を押し出します。その空気流は塗料の流れを分断し、流体ノズルから微細な制御可能なパターンを作り出します。塗料粒子を表面から跳ね返すために無駄になる空気圧が少なくなるため、ガンから離れたより多くの材料が実際にパネルに到達します。

関与する主なコンポーネント

重力カップ - ガン本体の上に取り付けられ、重力によって液体を下方に送ります
液体ノズルとニードル - トリガーを引くたびに通過する塗料の量を制御します
エアキャップ - 噴霧された塗料を扇形、円形、または楕円形のパターンに成形します。
トリガー - 最初に空気を送り、次に液体を流す 2 段階の引きで、各パスの開始時と終了時にペインターが制御できるようになります。
調整ノブ - ファン幅、流体量、空気の流れを個別に微調整します

このレイアウトの理由は、 重力送り式大容量低圧スプレーガン 他のフィードスタイルよりも車両の車体に好まれます。重力により低圧での材料の流れが促進され、カップが空になっても霧化の一貫性が保たれます。

HVLP が自動車塗装に適している理由

コーティング業界のガイダンスでは一般に、スプレー装置を転写効率、つまりオーバースプレーになるのではなく実際に部品に着弾するスプレー材料の割合によって分けています。 HVLP 装置は元々、最小限の移送効率数値を要求する空気品質規制の下で推進されており、ガンの種類を比較する際にほとんどの仕上げガイドが使用する基準点として今でも使用されています。

一般的なコーティング業界のガイダンス全体で参照される一般的な転写効率の範囲

車体への実用的なメリット

ブース周囲の空気中の飛沫が減少し、複数パネルの作業中に周囲のパネルをきれいに保ちます。
ドア、ボンネット、屋根などの大きなフラットパネル全体に、より一貫したフィルムが形成されます。
トリガーの反応が柔らかくなり、ベースコートを既存のパネルにブレンドするときに役立ちます。
高圧装置と比較して、完成パネルあたりの材料使用量が少ない

自動車作業用の HVLP スプレーガンの選択

右を選択する 自動車用 HVLP スプレーガン 計画された作業の種類にフィードシステムを適合させることから始まります。フィードタイプによって、カップがガンにどのように置かれるか、カップに保持される材料の量、ガンが継続的なカバーと比較して詳細な作業をどの程度うまく処理できるかが変わります。

自動車および一般的な仕上げ作業で使用される一般的な HVLP フィード構成
自動車および一般的な仕上げ作業で使用される一般的な HVLP フィード構成
フィードの種類	最適な用途	カップの位置	標準的な容量
重力送り	パネル、ベースコート、クリアコート、細部エリア	上部に取り付けられています	400～1000ml
サイフォンフィード	汎用の大きな平らな面	下に取り付けられています	500～1000ml
圧送	工業用コーティングの連続運転	リモート圧力タンク	1～20リットル

単一の車両またはパネルの修理の場合、 HVLP 自動車用ペイントガン 重力フィードを中心に構築されているため、カップが視界に収まり、ノズルまでの流体ラインが短いため、通常、塗装者は最も直接的な制御を行うことができます。

重力フィードと他の HVLP フィードシステムの比較

フィードの種類は利便性以上の影響を与えます。カップが空になるときに霧化の一貫性がどの程度維持されるか、色の変更の間のガンの掃除のしやすさ、トリムやエッジの周囲の細部の作業をどの程度うまく処理できるかが変わります。以下の表は、重力送り、サイフォン送り、および圧力送りを、仕上げガイドで一般的に使用される単純な 1 から 5 の相対スケール上の 5 つの実際的な尺度に対して配置しています。

固定された測定値ではなく一般的なガイダンスとして使用される相対比較

重力フィードは、カップレベルが低くても流路が短く安定しているため、コントロールと細部の作業でスコアが高くなる傾向があります。これが、 プロフェッショナル HVLP スプレーガン ボディショップで使用されるラインナップは、このパネル構成に大きく偏っています。

自動車塗装用ノズルサイズガイド

ノズルのサイズ (チップサイズとも呼ばれます) は、スプレー用に材料を薄くした後の材料の厚さに合わせます。より重いプライマーで小さすぎるノズルを使用すると、塗装業者は材料を薄くしすぎたり、トリガーに抵抗したりする必要があり、一方、ベースコートのノズルが大きすぎると、パネルが浸水して流れが発生する可能性があります。

一般的な自動車塗装ステージの一般的なノズルサイズのリファレンス
一般的な自動車塗装ステージの一般的なノズルサイズのリファレンス
コーティングステージ	ノズルサイズ	注意事項
プライマー or Surfacer	1.7～2.0mm	より厚いビルドコートに対応
ベースコート	1.3～1.4mm	カラーレイヤーの微細な霧化
クリアコート	1.3～1.4mm	わずかに大きな先端により、オレンジの皮のリスクが軽減されます
シングルステージ Enamel	1.4～1.5mm	ワンパスで色と光沢のバランスを整えます

塗装ステージ別推奨エア圧

入口圧力 自動車塗装用HVLPスプレーガン 通常、ガンハンドルのレギュレーターまたはエアラインのフィルターレギュレーターに設定されますが、プライマー、ベースコート、クリアコートの間で材料の厚さが変化するため、コーティング段階ごとに個別に調整されます。

一般的な入口圧力のガイダンスは、常にガンの製造元の指示に従って確認してください。

ほとんどのスプレーブースとコンプレッサーはレギュレーターゲージで入口圧力を直接読み取るように設定されているため、これらの数値はエアキャップ自体ではなくガン入口で測定された圧力を表しています。あ 重力送り式大容量低圧スプレーガン 一般に、古い機器よりも広いウィンドウにわたって霧化品質が維持されるため、パターンを崩さずにペインターに調整の余地が与えられます。

パネルを塗装するための段階的なプロセス

以下の手順は、表面処理から最終のクリアコートパスまで、修理または再仕上げされたパネル全体で重力フィード HVLP スプレーガンが通常どのように使用されるかを示しています。

パネルを清掃してマスキングし、スプレーする直前にほこりを取り除きます。
正しく減量したプライマーを重力カップに充填し、一致するノズルサイズに合わせます。
スクラップ材料でパターンをテストし、ファン幅、流体、および空気ノブを調整します。
ガンの距離と速度を一定に保ちながら、重複するパスでプライマーを塗布します。
研磨、洗浄し、カップとノズルをベースコート塗布用に切り替えます
色の範囲が均一になるまで、ベースコートを薄く均等に塗布します。
クリアコートに切り替え、圧力を調整し、最終保護層を塗布します

安定した流体経路を確保するために本体の上に取り付けられた重力フィードカップ
ニードルの開く量を制御する流体調整ノブ
ガン本体、内部の空気および流体チャネルを収容
エアキャップと液体ノズル、霧化パターンの形成と放出
トリガーにより、空気と液体の放出を 2 段階で制御
ガンを調整された空気供給源に接続する空気入口フィッティング

工業用塗装作業における HVLP スプレーガン

自動車の再仕上げは、HVLP 装置が使用される場所の一部にすぎません。アン 工業用 HVLP スプレーガン 金属加工、キャビネット、機器の仕上げ、および一般的なメンテナンス塗装の塗装タスクを処理します。多くの場合、単一パネルの作業ではなく、より長時間の連続運転に適したサイフォンまたは圧力供給セットアップが使用されます。

を運営している施設 工業用塗装用HVLPスプレーガン ラインでは、より大きなカップまたはタンクの容量、長時間のシフトでの一貫した噴霧化、およびノズルの交換性を優先する傾向があるため、材料ごとに個別の機器を必要とせずに、1 つのガン本体でプライマー、トップコート、および特殊コーティング間を移動できます。

産業用と自動車用のニーズが重なる場所

どちらの設定も、ノズルのサイズと材料の粘度の一致に依存します。
どちらも安定した低圧噴霧化によりオーバースプレーを低減します。
どちらも素材や色の変更の間に定期的なクリーニングが必要です

HVLP 装置でスプレーする際のよくある間違い

仕上げの欠陥のほとんどは、ペイント自体ではなくガンの設定に遡ります。以下のリストは、自動車パネルでよく発生する問題をカバーしています。

ノズルサイズが期待する粘度まで低下していない材料をスプレーする
ガンを近すぎたり遠すぎたりして、意図したファンパターン幅を壊す
不均一なトリガーテクニックにより、パスの開始時または終了時にフィルムが重くなります
オーバーラップパスに一貫性がなく、クリアコートが点滅すると目に見えるバンディングが残る
実際のパネルに移動する前に、スクラップ材料のテストパターンをスキップする

クリーニングとメンテナンスのヒント

ジョブ間で霧化の一貫性を保つための定期的なケア手順
ジョブ間で霧化の一貫性を保つための定期的なケア手順
タスク	周波数	目的
フラッシュカップと通路	毎回の使用後	乾燥した材料が流れを妨げるのを防ぎます
エアキャップの穴を点検する	毎週	ファンパターンを対称に保ちます
シールとガスケットを確認してください	毎月	ニードルパッキン周りの液漏れを防止
トリガーピボットに注油する	定期的に	トリガープルをスムーズかつ一貫した状態に保ちます

寧波リス工業株式会社について

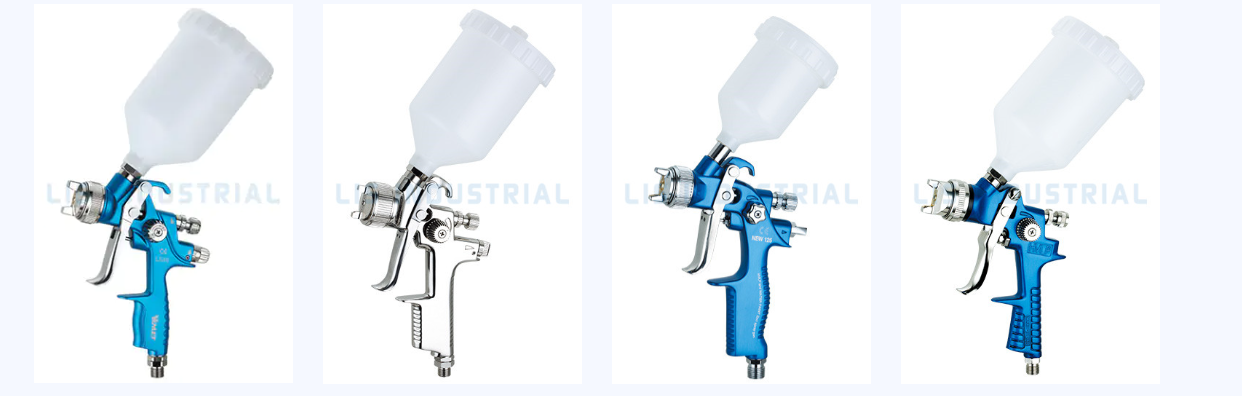

寧波リス工業有限公司は1984年以来、空気圧スプレー装置の設計と製造に従事してきました。 HVLPスプレーガン そして 重力送り式大容量低圧スプレーガン 同社は独自の研究開発チームを維持し、特定のプロジェクト要件に基づいて構築されたオリジナル設計の製造プログラムとともに、顧客の図面とサンプルに基づいたオリジナル機器の製造をサポートしています。

生産は両方をカバーします 自動車用 HVLP スプレーガン 構成と 工業用 HVLP スプレーガン このモデルは一般的な塗装ライン全体で使用されており、ヨーロッパ、北米、中東、南アフリカ、東アジアにまで分布しています。エアおよび空気圧 HVLP スプレーガン装置のカスタマイズは、カップ容量、ノズルサイズ、フィードタイプを顧客固有の仕上げプロセスに適合させるために利用できます。

よくある質問

Q1 HVLPとは何の略ですか？

HVLP は High Volume Low Pressure の略で、低圧で大量の空気を使用してコーティング材を霧化するスプレー装置を指します。

Q2 HVLPスプレーガンとは何ですか？

アン HVLP spray gun is a finishing tool that atomizes paint, primer, or clear coat using high air volume at reduced pressure, typically applied through a gravity, siphon, or pressure feed cup.
