HVLP スプレーガンとは何ですか?初心者と専門家のための完全ガイド

HVLPスプレーガンとは

アン HVLPスプレーガン は、大量の低圧の空気を使用して塗料またはコーティング材料を霧化するスプレーガンです。従来の高圧スプレーガンと比較して、HVLP スプレーガンは低圧で大量の空気を移動させるため、液体を細かい粒子に砕き、オーバースプレーとして空気中に送り出す液体の量を減らします。簡単に言うと、HVLP スプレーガンは、周囲の表面や床の材料の無駄を減らしながら、より効率的にコーティングを塗布します。

現在販売されているほとんどの HVLP 銃は、 重力送り式大容量低圧スプレーガン これは、塗料カップがガン本体の上部に設置され、吸引ではなく重力を利用して材料を流体通路に下方に供給することを意味します。このレイアウトは、カップをより完全に空にし、材料を気流に引き込むのに必要な空気圧が少なくて済むため、人気があります。

一般的な HVLP スプレーガンの早見表
特徴	代表値
フィードの種類	重力送り、サイフォン送り、または圧送
エアキャップ圧力	設計基準に応じて、キャップで約 0.5 ～ 10 psi
転写効率	銃のセットアップとテクニックによって異なりますが、およそ 60 ～ 70%
一般的なノズルサイズ	材料の粘度に応じて1.0mm～2.0mm
一般的な用途	自動車再仕上げ、家具仕上げ、工業用塗装、DIYプロジェクト

HVLP スプレーガンの仕組み

HVLP スプレーガンの動作原理は、ハンドルの底部にある空気入口から圧縮空気がガンに流入することから始まります。トリガーを引くとエアバルブと流体ニードルが同時に開き、塗料が吸引されるか、重力によって同じ気流に供給されている間、圧縮空気がノズルを通過します。高速で移動する空気は塗料を細かい液滴に剪断します。これは霧化と呼ばれるプロセスであり、エアキャップはそれらの液滴を制御された扇形または円形のスプレーパターンに成形してから、表面に到達します。

重力フィード HVLP スプレーガンの簡略化された等角構造。塗料カップ、エアキャップとノズル、トリガー、本体、ハンドル、空気入口が示されています。

トリガーを引いてから塗装完了までのスプレーサイクル

圧縮空気はハンドルの根元にある空気入口からガンに入ります。
トリガーを途中まで引くとエアバルブが開き、ノズルから空気が流れ始めます。
トリガーを引くと流体ニードルがさらに後退し、塗料が空気流に放出されます。
キャップを通って移動する空気により塗料が細かい液滴に剪断されます。これは霧化として知られるプロセスです。
エアキャップホーンは、液滴が表面に着地する前に扇形または円形のパターンに成形します。

重力フィード HVLP スプレーガンのコアコンポーネント

ほとんどの HVLP スプレーガンは、自動車の再仕上げ、家具の仕上げ、または一般的な工業用塗装作業のいずれの目的で製造されたものであっても、同じコア部品を共有しています。

一般的な重力フィード HVLP スプレーガンの主なコンポーネント
一般的な重力フィード HVLP スプレーガンの主なコンポーネント
コンポーネント	機能
塗料カップ	塗料を保持し、流路に供給します。
エアキャップとノズル	噴霧された塗料を最終的なスプレーパターンに成形します。
流体ニードル	トリガーを引いたときに放出されるペイントの量を制御します
トリガー	エアバルブと液体ニードルを一緒に開き、スプレーを開始します
風量調節ノブ	ファンのサイズとパターンに合わせてキャップに到達する空気の量を調整します
流体制御ノブ	針が後退できる距離を制限し、液体の出力を制御します
空気入口	ハンドルの根元でガンを圧縮空気ホースに接続します。

重力送り vs サイフォン送り vs 圧力送り HVLP スプレーガン

アン HVLP spray gun can be built around three different cup arrangements, and the right choice depends on the job size, the material viscosity, and how completely the cup needs to empty.

重力送り式、サイフォン送り式、圧送式 HVLP スプレーガンの比較
重力送り式、サイフォン送り式、圧送式 HVLP スプレーガンの比較
フィードの種類	カップの位置	最適な用途
重力送り	銃本体の上に	自動車パネル、家具、カップ全体の排水が必要な細部作業
サイフォンフィード	銃本体の下	より大きなカップ容量、さまざまな角度での汎用スプレー
圧送	ホースで接続された独立した加圧ポット	大量生産と継続的な工業用コーティング

なぜなら、 重力送り式 HVLP スプレーガン 材料を気流に移動させるのに必要な空気圧が少なくて済むため、微調整が重要となる自動車の再仕上げや家具の仕上げ作業では依然として最も一般的な構成です。

HVLP 対 LVLP 対従来のスプレーガン

HVLP スプレーガンを研究している購入者は、しばしば 2 つの関連用語に遭遇します。LVLP (Low Volume Low Pressure の略) と、従来のスプレーガン (移送効率にはあまり重点を置かずに高圧で動作する) です。 LVLP ガンは、HVLP ガンよりも使用する空気量が少ないため、オーバースプレーを比較的低く抑えながら、小型のコンプレッサーに実用的に適合します。従来のガンは流体により多くの圧力を加え、重い材料や乾燥が早い材料を強力に霧化しますが、通常、より多くの材料を表面ではなく空気中に送り出します。

HVLP スプレーガンと従来の高圧ガンの 5 つの実際的な要素にわたる相対比較。説明のために単純な 1 ～ 5 のスケールでスコア付けされています。

スプレーガンのタイプ間での塗布効率の比較

転写効率は、スプレーされた材料のどれだけが、オーバースプレーとして漂流するのではなく、実際にターゲット表面に着地するかを表します。この 1 つの数値が、詳細な仕上げ作業に古い高圧装置よりも HVLP スプレーガンが好まれる主な理由の 1 つです。

スプレーガンのタイプ別のおおよその塗布効率の範囲。実際の結果は材料や技術によって異なるため、一般的な比較のために示しています。

空気圧と空気消費量の要件

アン HVLP spray gun is typically designed to run with about 26 to 29 psi measured at the air cap for many standard setups, though the exact figure depends on the specific gun and the manufacturer datasheet. Air consumption, measured in cubic feet per minute, rises as the nozzle or tip size increases, which is an important detail when matching a gun to an air compressor.

実際の需要はガンのモデルによって異なるため、ノズル先端サイズに対する毎分のおおよその空気消費量 (立方フィート/分)。

ノズルサイズとスプレーパターンの選択

ノズル (チップまたは流体ノズルとも呼ばれます) は、HVLP スプレーガンをセットアップする際の最も重要な選択肢の 1 つです。より小さなノズルは薄くて流れの速い材料に適していますが、そうでなければきれいに霧化するのが難しいより厚いコーティングにはより大きなノズルが必要です。

HVLP スプレーガンの一般的なノズルサイズと一般的な適合材料
一般的なノズルサイズ for an HVLP spray gun and typical matching material
ノズルサイズ	代表的な材質
1.0mm～1.2mm	ベースコート、汚れ、薄いトナー
1.3mm～1.4mm	プライマー、シーラー、および汎用コーティング
1.5mm～1.8mm	クリアトップコートと一般的なワニス作業
1.8mm～2.0mm	より重い工業用コーティングと質感のある仕上げ

HVLP スプレーガンの代表的な用途

アン HVLP spray gun is used wherever a controlled, even finish matters more than raw spraying speed, which explains why it appears across such a wide range of industries.

仕上げおよびコーティングプロジェクトにわたる HVLP スプレーガンの一般的な最終用途アプリケーションのおおよその分布

材質と構造の品質

HVLP スプレーガンの流体経路と本体に使用される材料は、耐久性とさまざまなコーティング化学薬品との互換性の両方に影響します。

ステンレス鋼のノズルとニードルは、時間が経っても腐食することなく、幅広い溶剤ベースおよび水ベースのコーティングに耐えます。
空気通路と調整ノブには真鍮製のフィッティングが一般的で、スムーズなねじ込みと信頼性の高いシールを提供します。
アルミニウムまたは複合材のガン本体は全体の重量を軽減しますが、これは長時間の仕上げセッションにおいて重要です。
PTFE または類似の材料で作られたシールとパッキンは、流体通路の密閉を維持しながら、ニードルのスムーズな動きを可能にします。

適切な HVLP スプレーガンの選び方

HVLP スプレーガンを当面の作業に適合させるには、実際的な要素の短いチェックリストが必要になります。

カップの容量とスプレー角度のニーズに基づいて、供給タイプ、重力、サイフォン、または圧力を選択します。
ノズルのサイズは、塗布するコーティングの粘度に合わせてください。
エアコンプレッサーがガンに必要な CFM を使用圧力で供給できることを確認します。
頻繁な補充を避けるために、ジョブのサイズに応じてカップの容量を考慮してください。
作業に長時間のスプレーセッションが含まれる場合は、ガンの重量とバランスを確認してください。
コーティング交換の合間に掃除できるよう、簡単に分解できるガンを探してください。
ガンに個別の空気量と流体調整ノブがあり、微調整できることを確認してください。
自動車、家具、産業、DIY 作業など、用途に合わせてガンを選択してください。

メンテナンスとクリーニングのヒント

アン HVLP spray gun performs consistently for a long time when it receives a few simple maintenance habits after each use.

コーティング実行の終了後、ガン内で材料が乾燥する前に、カップ、ノズル、および流体通路をただちに清掃してください。
耐用年数が短くなる可能性があるため、ゴムまたは合成シールを強力な溶剤に長時間浸さないでください。
O リングとシールを定期的に検査し、亀裂や硬化が見られるものは交換してください。
液体ニードルをシートに対してきつく引っ張るのではなく、緩めた状態でガンを保管してください。
エアラインにフィルターとレギュレーターを使用して、湿気やゴミがガンに入らないようにしてください。
スムーズな動作を維持するために、トリガーのピボットポイントに潤滑剤を軽く滴らせます。

信頼できる HVLP スプレーガンメーカーと協力する

寧波リス工業株式会社は、 HVLPスプレーガンメーカー そして 重力送り式 HVLP スプレーガン 中国に拠点を置く工場。同社は専任の研究開発チームを維持し、図面ベースとサンプルベースの両方のプロジェクトで顧客と協力し、自らを OEM HVLP スプレーガン そして ODM partner for brands that need a tailored spraying solution.

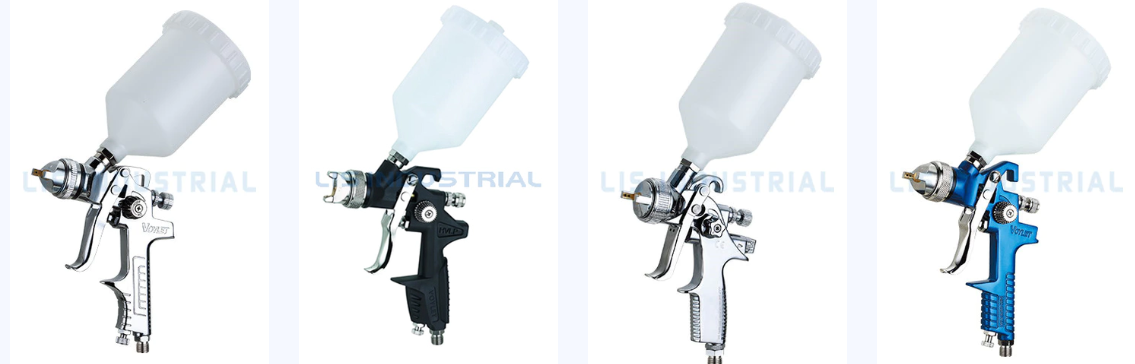

幅広いベースとして HVLP スプレーガンのサプライヤー , Lis は、次のようないくつかのユースケースにわたる機器を製造しています。 自動車用 HVLP スプレーガン 再仕上げ作業用ライン、 工業用 HVLP スプレーガン 生産塗装ライン向けの製品群と、小規模な作業場に適した汎用モデルを取り揃えています。を探しているバイヤー プロフェッショナル HVLP スプレーガン または HVLPペイントスプレーガンサプライヤー 大量注文の場合は会社と協力することもできます HVLP スプレーガンの卸売 カスタマイズ可能なエアおよび空気圧スプレーガンモデルをご利用いただけます。

Lis は、ヨーロッパ、北米、中東、南アフリカ、東アジアの顧客にリーチするマーケティングおよびサービスネットワークを構築しており、一貫した製品品質と迅速なプロジェクトサポートを通じて、これらの地域全体で長期的なビジネス関係を構築し続けています。

よくある質問

HVLP スプレーガンに関して購入者から寄せられるよくある質問
Q1：HVLPスプレーガンとは何ですか？ HVLP は大容量低圧力を意味します。従来のガンよりも低圧で大量の空気を使用することで、塗装効率を向上させ、塗料やコーティング材を塗布する際のオーバースプレーを減らします。	Q2: HVLP スプレーガンはどのように機能しますか圧縮空気がガンを通ってノズルを通過し、塗料粒子を微細なミストに噴霧します。この大量かつ低圧の空気流により、従来のスプレー方法と比較して転写効率が向上します。
Q3: HVLP スプレーガンは何に使用されますか HVLPスプレーガンs are commonly used for automotive painting, furniture finishing, industrial coating, and a wide range of DIY projects where a smooth, even finish is the goal.	Q4: HVLP スプレーガンと LVLP スプレーガンの違いは何ですか? HVLP ガンはより大量の空気を使用しますが、LVLP (低容量低圧) ガンはより少ない空気量を使用するため、小型のコンプレッサーに適しています。ただし、HVLP ガンは、より大きなジョブでは依然として全体的な霧化が強力であることがよくあります。
Q5: 重力送り式とサイフォン送り式の HVLP スプレーガンの違いは何ですか? 重力フィード HVLP スプレーガンはカップを上部に保持し、より完全に排水します。一方、サイフォンフィードガンはカップを本体の下に保持し、通常、連続作業でより大きな材料容量を提供します。	Q6: HVLP スプレーガンに必要なエアコンプレッサーのサイズはどれくらいですか? 要件はノズルのサイズとガンのモデルによって異なりますが、多くの HVLP スプレーガンは毎分約 4 ～ 14 立方フィートの空気を必要とするため、特定のガンのデータシートとコンプレッサーの定格を照合することをお勧めします。
