スプレーガンとは何ですか?タイプ、PSI 設定、およびその仕組み

とは何ですかスプレーガン

スプレーガンは、塗料、コーティング、または仕上げ材を細かいミストに噴霧し、制御されたパターンの圧縮空気または油圧によって表面に噴射する手持ち式ツールです。ブラシやローラーで材料を塗布する代わりに、スプレーガンは液体コーティングを小さな液滴に砕いてターゲット表面に運び、より滑らかで均一な膜を生成します。この基本的なメカニズムは、家具の仕上げ、自動車の再仕上げ、金属加工、船舶の塗装、および一般的な工業用塗装にわたって使用されます。

すべての塗装用スプレーガンの背後にある中心となる考え方は同じです。液体はノズル付近で空気の流れと合流し、液滴に分裂し、制御された扇形または円形のパターンでワークピース上に誘導されます。モデル間で異なるのは、流体がノズルにどのように供給されるか、使用される空気圧の量、およびガンが材料転写効率に対して仕上げ品質のバランスをどのように取るかです。これらの違いを理解することは、オペレーターがコーティング、基材、および作業環境に適合する装置を選択するのに役立ちます。

スプレーガンは、手動による方法よりも大きな表面や細かい表面への塗布時間を短縮し、より一貫した表面テクスチャを生成できるため、広く使用されています。塗装用スプレーガンは、開いたパネルを素早くカバーするために広い扇形パターンに調整したり、エッジ、コーナー、トリム周りの細部作業のために狭くしたりすることができます。この柔軟性が、スプレーガンが専門の塗装工場や製造ラインで標準ツールであり続ける理由の 1 つです。

スプレーガンの仕組み

すべての圧縮空気ペイントスプレーガンは、エアキャップ、流体ノズル、ニードル、トリガー、コンプレッサーまたはタービンに接続された空気通路など、連携して動作する小さなコンポーネントのセットに依存しています。トリガーを引くと、最初に空気が流れ始め、続いてニードルがノズルシートから後退すると流体が放出されます。 2 つの流れはエアキャップのすぐ外側で合流し、そこで流体が引き裂かれて液滴になり、周囲のエアジェットによってパターンが形成されます。

主要コンポーネント

エアキャップ: 側面と中央のエアホールを使用してスプレーパターンを形成します。
流体ノズルとニードル: 1 秒あたりに通過する材料の量を制御します。
トリガー: 最初に空気を放出し、次に液体を放出する 2 段階の制御
流体調整ノブ: ニードルが後退できる距離を設定します。
パターン調整ノブ：スプレー形状を丸型と扇型に切り替えます。
空気入口: ガンをホース、コンプレッサー、またはタービンユニットに接続します。

空気量と流体量の関係によって霧化の品質が決まります。液体に対して空気が多すぎると過剰なオーバースプレーや乾燥した塗膜の質感が生じますが、空気が少なすぎるとコーティングが重くなり、垂れやすくなります。これが、スプレーガンの圧力と流体出力がほとんどの場合、個別にではなく同時に調整される理由であり、オペレーターが 2 つの制御を別々の設定ではなく一致したペアとして扱うように訓練されている理由です。

一般的なタイプスプレーガンs

スプレーガンは通常、流体がノズルに到達する方法によってグループ化されます。ワークショップや生産ラインで使用される最も一般的な 3 つのカテゴリは、重力フィードガン、サイフォンフィードガン、および圧力フィードガンであり、それぞれが異なる塗布量と異なる作業姿勢に適しています。

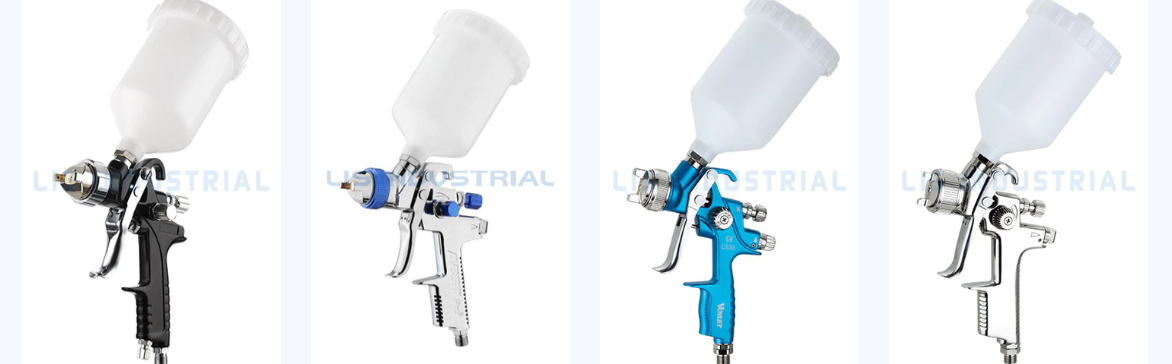

重力ペイントスプレーガンは、ガン本体の上部に取り付けられたカップ内に材料を保持し、重力だけで液体をノズルに滴下します。この設計では、流体の移動に使用する空気の量が少なくなるため、転写効率が向上する傾向にあり、ほとんどのコーティングがカップから自然に排出されるため、ガンの掃除が容易になります。代わりに、サイフォンフィードガンは、高速移動する空気によって生成される真空を使用して、ガンの下に取り付けられたカップから材料を上方に引き上げます。これは、古い従来のスプレー装置では一般的なレイアウトです。圧力供給スプレーガンは別の加圧タンクまたはポンプに接続されており、材料をホースを通してガンに押し込みます。この設定は、連続生産スプレー、大きな表面積、または重力や真空だけでは持ち上げるのが難しい厚いコーティングに適しています。

表 1. 一般的なスプレーガンの供給タイプと一般的な動作特性の比較
フィードの種類	一般的なカップまたは供給位置	最適な用途	清掃の労力
重力送り	カップは上部に取り付けられています	細部作業、中小型パネル	低い
サイフォンフィード	カップは下に取り付けられています	汎用スプレー	中等度
圧送	遠隔加圧タンク	広い表面、連続生産	ホースラインにより高い

スプレーガンの PSI と圧力設定

スプレーガンの psi は、新人および経験豊富な塗装業者の間で最もよく検索される設定の 1 つです。これには正当な理由があります。圧力が高すぎるか低すぎると、コーティング作業全体の結果が変化します。ペイントスプレーの psi はガンに供給される空気圧を指し、通常はガンの種類に応じて空気入口またはエアキャップで測定されます。従来のスプレーガンは通常、より高い入口圧力で動作しますが、HVLP および LVLP ガンはより低い圧力で材料を効果的に霧化するように設計されているため、オーバースプレーが減少し、実際に表面に着弾するコーティングの量が向上します。

多くの仕上げ作業で使用される一般的な基準点として、従来のガンは一般的に入口で 40 ～ 50psi 付近で動作し、圧力供給ガンはチップのサイズと材料の粘度に応じて 20 ～ 50 psi の範囲で調整されます。HVLP ガンは通常、エアキャップで約 10 psi に達するように入口で 28 ～ 32 psi 近くに設定され、LVLP ガンはさらに低く、多くの場合 20 ～ 25 psi で動作します。 psiの範囲。これらの数値はメーカーによって、またガンに取り付けられた特定の流体チップによって異なるため、ペイントスプレー装置の psi は常にガンの説明書と照合して確認し、使用するコーティングに合わせて調整する必要があります。

表 1. スプレーガンの種類別の入口空気圧力の一般的な基準範囲 (ポンド/平方インチで表示)

圧力の調整は、コンプレッサーラインに取り付けられたペイントスプレーの圧力レギュレーター、または一部の重力ガンではハンドルの基部に組み込まれたレギュレーターと密接に関係しています。スプレーガンの圧力を最大推奨値よりわずかに低く設定し、最終表面の作業前にスクラップ材料でテストすることは、プロの塗装業者の間では一般的な方法です。これにより、実際のワークピースにコーティングを無駄にすることなくペイントガンの圧力を微調整できるためです。

スプレーガンの調整方法

塗料噴霧器の調整方法を学ぶには、ほぼすべての最新のガンに搭載されている 3 つの制御装置 (液体ノブ、エアキャップまたはパターンノブ、入口圧力調整器) を理解することから始まります。スプレーガンの調整が 1 つのステップで行われることはほとんどありません。これは、各制御が空気と流体がノズルで合流した後の他の制御の動作に影響を与えるためです。

基本的な調整手順

コンプレッサーまたはレギュレーターを、取り付けられているフルードチップの機器ガイドに記載されているスプレーガンの psi に設定します。
流体制御ノブを完全に開き、約 1 回転閉じて中程度の出力から開始します。
ファンを成形する前に、丸いパターンを使用してスクラップ材料にテストスプレーし、液滴のサイズを確認します。
パターンノブを回して、コーティングする表面のサイズに基づいて扇形を広げたり狭めたりします。
パターンが厚いエッジや薄い中心のない均一なカバレッジを示すまで、液体ノブを微調整します。
厚い材料では圧力を少し高める必要があることが多いため、液体を交換した後は圧力を再確認してください。

スプレーペイントガンの調整方法を知るということは、スプレーパターン自体を読むことも意味します。片側のパターンが重い場合は、通常、キャップの空気穴が部分的に詰まっていることを示します。一方、コーティングされるパネルに対してパターンが狭すぎる場合は、ファンコントロールが閉じすぎていることを意味することがよくあります。小さな調整をスクラップ材料で短時間でテストすると、一度に大きな変更を行うよりも良い結果が得られる傾向があります。

適切なノズルとチップサイズの選択

ノズルとも呼ばれる流体チップは、パスごとにガンを通過する材料の量を制御し、仕上げ品質と空気消費量の両方に直接影響します。小さいチップはステインやラッカーなどの薄くて乾燥が早い素材に適していますが、大きいチップはプライマー、テクスチャ仕上げ、または重いボディの工業用塗料などの厚いコーティングに必要です。

表 2. 材料タイプ別の一般的なノズルチップのサイズガイド
表 2. 材料タイプ別の一般的なノズルチップのサイズガイド
先端サイズ	材料の粘度	共通使用
1.0～1.2mm	薄い	ステイン、ラッカー、染料
1.3～1.4mm	軽度から中程度	ベースコート、クリアコート
1.5～1.7mm	中	一般上塗り、家具仕上げ
1.8～2.0mm	中 to heavy	プライマー、シーラー、テクスチャーコーティング

表 2. ノズル先端サイズ別の空気消費量 (立方フィート/分) の一般的な参考値

圧力と伝達効率

転移効率は、スプレーされた材料がオーバースプレーとして漂流するのではなく、実際に表面に着地する量を表します。この数値はペイントガンの圧力によって変化し、そのパターンを理解することで、オペレーターは仕上げの品質を犠牲にすることなく材料の無駄を減らすことができます。設定が高すぎると、圧力によって材料は適切に霧化されますが、より多くの液滴がターゲットを通過します。設定が低すぎると、たとえ空気中に失われる材料が少なくても、霧化が不十分になり、表面仕上げが悪くなります。

グラフ 3. スプレー圧力設定全体にわたるおおよその転写効率の傾向（一般的な参照パターンとして示す）

上のグラフは、仕上げ業界のリファレンスで一般的に説明されているパターンを示しています。HVLP スタイルのガンは、圧力範囲の下位から中位でピークの伝達効率に達し、圧力がさらに上昇するにつれて徐々に低下する傾向があります。一方、従来のガンは、同じ圧力範囲にわたって比較的平坦で低い効率曲線を維持します。これが、従来の装置から HVLP 装置に切り替えた多くの店舗が、より多くのコーティングが目的の表面に留まるため、床、壁、換気フィルターへの材料の沈着が減少したことに気づいた理由の 1 つです。

Gravity HVLP と従来のサイフォンガンの比較

多くの場合、銃のスタイルの選択は、単一の数値ではなく、いくつかの実際的な要素にわたってそれぞれがどのように機能するかによって決まります。以下のレーダーチャートは、塗装業者が機器を購入またはレンタルする前に一般的に考慮する 5 つの要素にわたって、重力フィード HVLP ガンと従来のサイフォンフィードガンを並べたものです。

表 4. 5 つの実際的な要素における重力フィード HVLP ガンと従来のサイフォンフィードガンの一般的な比較

グラフが示すように、重力フィード HVLP ガンは一般に、仕上げ品質、オーバースプレー制御、塗布効率、洗浄の容易さの点で高いスコアを獲得しており、これが家具や自動車の再仕上げ作業での人気を説明しています。従来のサイフォンガンは、機器を切り替えることなく幅広い範囲の材料の粘度や体積に対応できるため、汎用性の点でより高いスコアを獲得する傾向があり、特定の工業用およびメンテナンス塗装作業に使用され続けます。

スプレーガンが使用される場所

塗装用のスプレーガンは幅広い業界で使用されており、それぞれに独自の塗装要件と作業条件があります。家具やキャビネットの店では、表面の平滑性が最も重要なラッカーや汚れを重力フィードガンに頼っています。自動車再仕上げ工場は、オーバースプレー制御が仕上げ品質と工場の清浄度の両方に影響を与えるベースコートとクリアコートに HVLP および LVLP ガンを使用しています。金属の製造や構造用鋼の塗装では、大きな表面全体に重い保護コーティングを効率的に移動させるために、圧力送りシステムと大きなチップを組み合わせて使用することがよくあります。海洋塗装作業では、屋外で適用される厚い保護船体塗装に適した特殊なチップと圧力供給装置を組み合わせることがよくあります。

フェンス、機械、機器のハウジングなどの一般的なメンテナンスや施設の塗装では、チップを頻繁に交換する必要がなく、幅広い種類の材料に対応できるため、従来型または圧力フィードガンがよく使用されます。これらすべての設定において、塗装ガンの選択は通常、塗装する表面積、コーティングの粘度、およびジョブ間のセットアップとクリーンアップに費やすことができる時間のバランスを反映します。

スプレーガンのメンテナンスと手入れ

スプレーガンの性能を一貫して維持するには、定期的な清掃が最も重要な習慣です。流体通路またはエアキャップの穴の内側に残った物質は時間の経過とともに硬化し、ガンに他の摩耗の兆候が現れるずっと前にスプレーパターンが変化します。使用後に毎回エアキャップとニードルを分解し、適切な洗浄溶剤で液体通路を洗い流し、外側を拭くことは、塗装スプレーガンを次の作業に備えておくのに役立ちます。

基本的なメンテナンス習慣

コーティングセッション終了後は直ちに流体通路を洗い流してください。
エアキャップを別々に浸して、小さな空気穴を傷つけずに掃除します。
トリガーが緩んでいたり、一貫性がないと感じた場合は、ニードルとシールが磨耗していないか確認してください。
液体カップを空にし、トリガーのロックを解除した状態でガンを保管します。
乾燥した材料は少量の漏れを引き起こす可能性があるため、ガスケットと O リングを定期的に検査してください。

一貫したメンテナンスにより、圧力設定の精度も保護されます。ノズルが部分的に詰まっていると、実際の問題は流量の制限である場合に、塗料噴霧装置の psi が正しく設定されていないようにガンが動作する可能性があります。ガンを清潔に保つことでこの変動がなくなり、将来の調整がより予測しやすくなります。

スプレーガンを製造会社から調達する

小売流通、プライベートラベルプログラム、社内生産ラインなど、スプレーガン機器を大量に調達する必要がある企業は、通常、総合商社のサプライヤーではなく、社内で研究、工具、組み立ての能力を備えた製造パートナーを探します。スプレーガン製造会社と直接連携することで、バイヤーはノズル構成、カップの材質、トリガー機構、パッケージングについて詳細に話し合ったり、さまざまな地域市場に合わせて仕様を調整したりすることができます。

寧波リス工業有限公司は、1984年の設立以来、空気塗装用スプレーガンシリーズ、ミニエアコンプレッサー、関連エアツールの研究、開発、製造、販売に従事してきました。同社は長い産業の歴史と、スプレー装置に使用される金属およびプラスチック部品のサプライチェーンが発達した港湾都市である寧波に拠点を置いています。 400,000 平方フィートを超える敷地をカバーするこのスプレーガン工場は、400 名を超えるスタッフメンバーで運営されており、中国の塗装スプレーガン業界の中でも最大規模の生産規模を反映する年間生産量をサポートしています。

このスプレーガン工場の生産プロセスには、原材料の検査、組み立て中の工程品質チェック、完成したユニットの個別の機能テスト、および梱包前の最終検査段階が含まれます。この多層アプローチは、製品が流通に移る前に、流体ノズルの公差からトリガー動作に至るまで、不一致を早期に発見することを目的としています。長期的な供給関係に向けてスプレーガン製品の調達を計画している企業にとって、この種の垂直に組織化された生産は、設計、工具、組み立て、テストを 1 つの屋根の下でカバーするため、通常、複数の仲介業者を介して作業する場合と比較して、リードタイムが安定し、カスタム要件についてのコミュニケーションが容易になります。

スプレーガン製造会社を評価する購入者は、チップとキャップのオプション、カップの容量範囲、既存のコンプレッサー設定との互換性、販売チャネルに適したパッケージ形式についてよく質問します。いくつかの再販を経るのではなく、エンジニアリングおよび生産チームと直接これらの詳細を検討できるため、製品仕様を最終決定するために必要なやり取りが短縮される傾向があります。
